精密補焊機在焊補不銹鋼鑄件缺陷的效果



HB-J3型精密補焊機的焊補原理是高頻放電、瞬間高溫。這個特點讓該焊機具有了焊接后母材溫度不高，焊縫區金相組織變化沒有普通焊機大。而這也正好解決了屬于奧氏體的不銹鋼，在加速高溫時會出現開裂的缺點。讓不銹鋼這種比較難焊補的材料在HB-J3型精密補焊機面前也變的小菜一碟！

先讓我們看看精密補焊機的焊補參數：



使用電源	單相220V±20% -50HZ
功率消耗	10-1200W
瞬時最大輸出功率	大于40KW
弧焊輸出	功能1-功能4可切換模式
輸出電流	輸出脈沖電流1-99可調
輸出時間	輸出脈沖時間1-99可調
電阻焊輸出	單點和連續(焊絲0.3-1.2mm可調)
焊絲規格范圍	0.2mm-2.0mm
主機體積	長415mm×寬200mm×高225mm
重量	13Kg





















客戶焊補產品介紹：

客戶的不銹鋼五金標件，主要產品是不銹鋼球閥和閥蓋。鑄件要求氣密性檢測，鑄件不得有氣孔、縮孔、縮松缺陷存在。在生產中鑄件由電焙燒爐的鑄件中，大批量的鑄件澆口根部出現縮氣孔。廢品率達到10%。大大提高了品質失效成本，對企業造成了巨大的經濟損失，為此客戶采用HB-J3型精密補焊機來焊補缺陷產品，以減少企業生產成本。

1、鑄件的結構及原工藝方案

   鑄件內孔的一片式球閥，材質為304、316，為出口精密件，尺寸及質量表面要求嚴格。采用硅溶膠熔模生產工藝，型殼厚度為4-7mm,電爐焙燒，焙燒溫度為1050℃,澆注溫度1580℃。

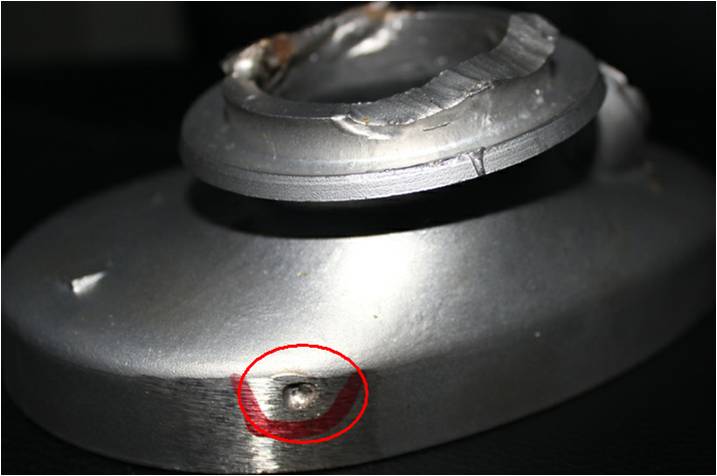

缺陷產品的照片如下：











2、精密補焊機焊補后的效果

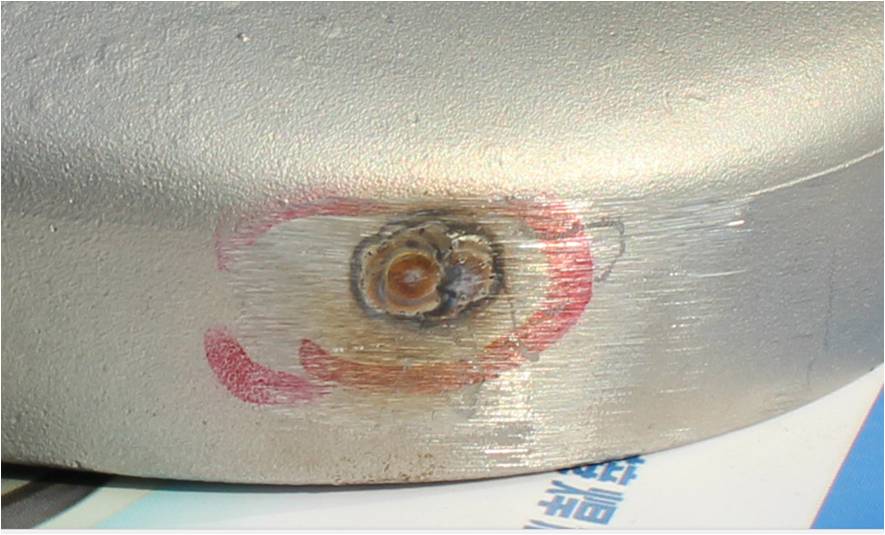

1）焊補后照片：



從圖片中可以看出，焊補后焊點部位沒有開裂現象，更沒有咬邊現象。



2）金相測試：

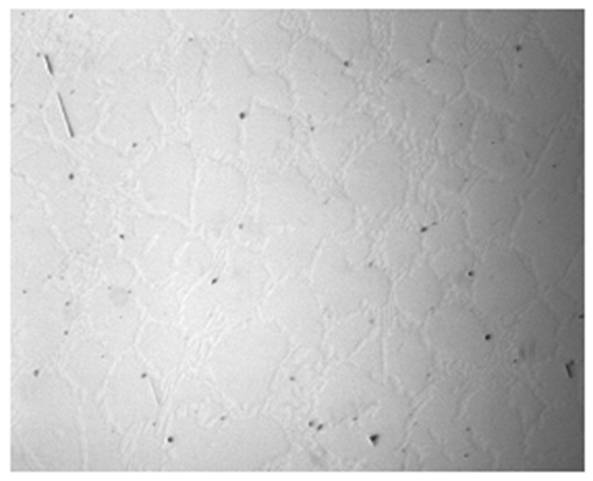

母材金相組織200X圖片

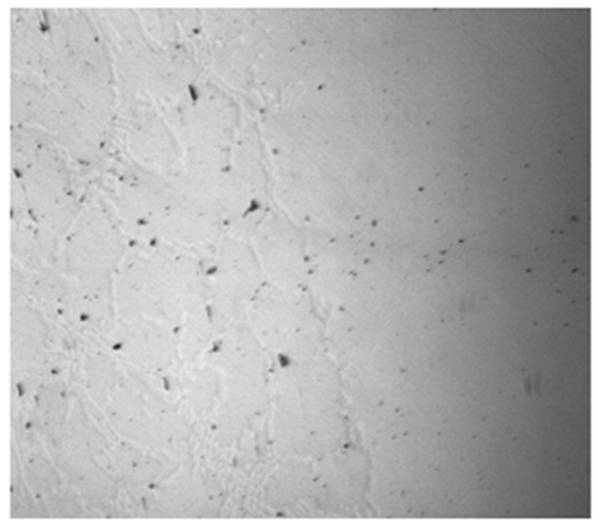

焊縫區金相組織200X圖片

通過以上圖片可以看出在金相組織情況下焊補出來的產品和母材差別不大。





3、結論；

通過精密補焊機的冷焊功效，可以很好的解決不銹鋼材質產品焊補開裂的缺陷。這樣可以有效的解決企業大量的不銹鋼廢品件的修復，以降低企業成本。



4、原因分析：

HB-J3型精密補焊機在瞬間釋放高頻電流所產生的高溫，使得焊材在焊補母材沙眼氣孔時可以瞬間融化，不會對焊材以外的母材產生過多的熱量，所以該焊機可以很好的解決普通氬焊及其他焊機所焊補的開裂以及要邊缺陷。當然，焊縫區的完美程度還取決于焊絲與母材的成分匹配程度。所以在焊補鑄造缺陷產品時，一定要選用同材質的焊絲。



                                        宏犇實業（上海）有限公司

                                        技術部

                                      2012年9月
