淺談宏犇宏犇精密補焊機焊補模具效果"
模具在現代有著“工業之母”的美稱。其在工業生產、加工制造過程中發揮了極其重要的作用,他的質量將直接影響到產品的質量。提高模具的使用壽命及壽命,縮短模具的制作周期,是許多企業所急需解決的技術問題。模具在生產和使用的過程中,經常會出現塌角,退火,變形,裂紋,磨損,氣孔等技術問題。因此對于模具的修復(焊補)也是必要性的。而市場上現有的焊接設備都或多或少的出現這樣那樣的問題,如氬焊有焊接溫度過高,焊疤大,容易退貨等問題,激光焊焊補速度慢,焊補后焊疤容易脫落、大型模具無法焊補等問題。這就在客觀上制約了模具在修復后使用加工制造出來的質量。這時宏犇宏犇精密補焊機的出現就解決了以上兩種焊機的缺陷。
名稱 |
其他焊機的不足 |
HB-J3型宏犇精密補焊機的優勢 |
傳統氬弧焊 |
輸入能量大,對焊點焊補沖擊大,焊后工件易變形、咬邊。 |
專利技術使焊機的起弧時間和電流都比普通的氬焊降低數倍。因此焊補后的工件不會出現變形和咬邊現象。 |
激光焊機 |
焊補工件受焊機夾具和工作臺面的限制,速度較慢,價格昂貴,結合度不高 |
焊補靈活性高、不需夾具和工作臺面,而且速度快,價格低,焊補精度高 |
一、機加工加工超差模具缺陷:
模具在機械加工線切割過程中由于加工超差出現的缺陷,這時的缺陷不能用氬焊來焊補,因為焊補后有咬邊和退火等問題。激光焊無法在折彎的地方焊補,這時只能用宏犇精密補焊機來焊補了。如圖:

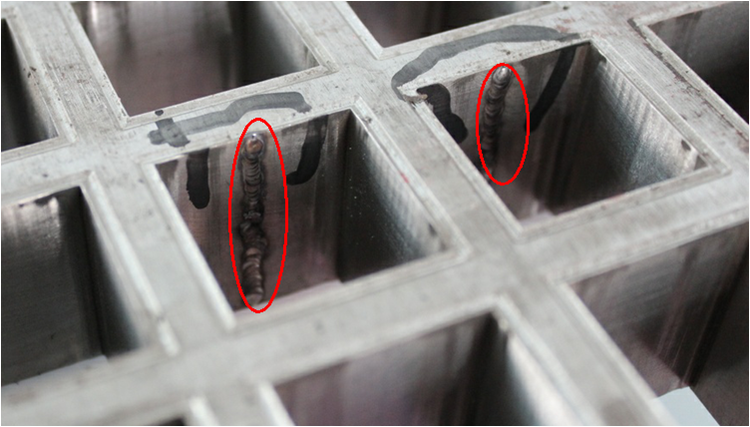

焊補前圖片:

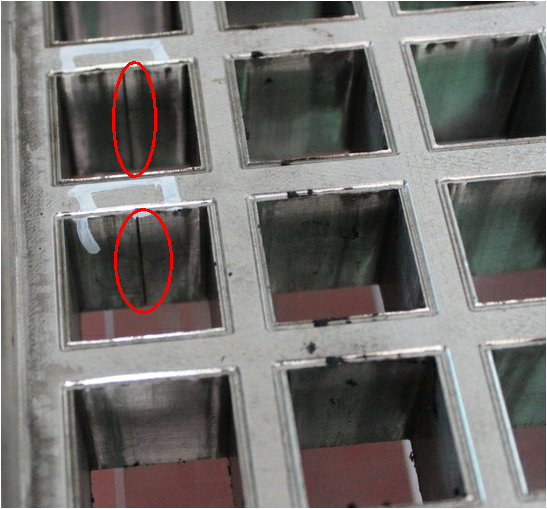

焊補后效果:
總結:如上圖所示,焊補后的焊縫區部位無咬邊現象,另焊縫區寬度窄,約為2mm左右,達到了激光焊的精度。
二、宏犇精密補焊機在焊補模具邊角的作用

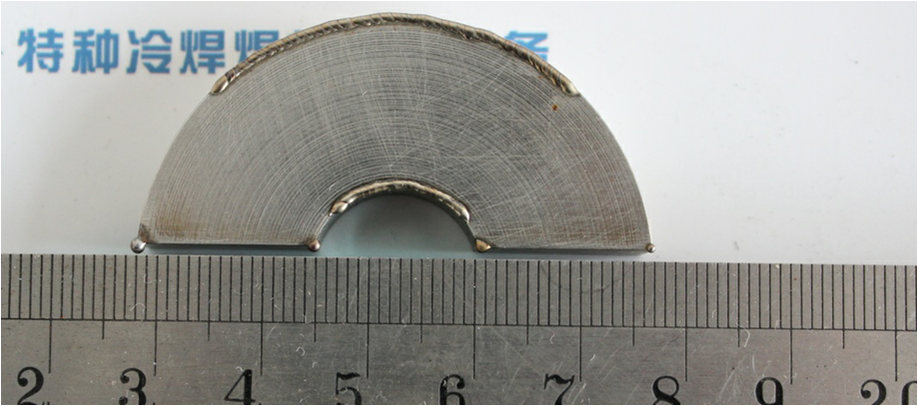

模具最主要的磨損就是在于邊角的磨損,其硬度也是比較高的,這時的焊補要求也相對較高。如下是圓形樣件用宏犇精密補焊機焊補的效果。其最小的焊點在0.6毫米,其最窄的焊邊在1mm左右。而且沒有咬邊現象。
小結:宏犇精密補焊機在焊補邊角和單點焊點和極小的焊點部位時,沒有咬邊和色差問題,焊點部位的精度能達到激光焊的精度。
三、宏犇精密補焊機在焊補模具的維修成本:
現在市場上的宏犇精密補焊機維修成本一般在2W-3W之間。前期一次性投入成本高,但相對于激光焊動輒就是5W-6W來講還是相對便宜,而且后期維護成本低,畢竟像氬焊和激光焊的工人掌握的技能要相對高點,企業的工資成本要相對高昂些,而宏犇精密補焊機對技能方面要求相對較低,其學習過程在2-5天之間。這樣普工就能操作。降低人力成本。
四、宏犇精密補焊機的焊補特點:
1、 發熱量小
由于本焊機可在幾十毫秒(1秒=1000毫秒)內完成焊絲與工件的熔接,相對氬焊(大于幾秒)來說其傳導到工件的熱量較少,焊點以外基體區域升溫小,因此基體不會產生退火、變色、咬邊等問題。搭配我們公司特殊的鎢針使用時,每個焊接脈沖產生的熔池小于2㎜³,所以基體應力產生也較小。雖然一個焊點需很多熔池產生,但焊點的應力方向分散,工件受到的集中應力也較小,所以焊補后工件變形很小。
2、 焊補精度極高
由于采用微電腦芯片控制輸出電流和時間,使得脈沖電壓(1-99)和時間(1-99)可任意調節,因此可根據不同的焊補要求,設置對應的焊補參數,使得0.2毫米焊絲也可以隨意焊接,從而達到激光焊機的焊補精度。
3、 極高的結合牢固度
HB-J3型宏犇精密補焊機采用熔焊技術,焊補結合牢固度高,達到氬焊的效果,適用于各種加工方式,不會出現焊補處結合不牢固、脫落問題。
4、 修補速度快
最快修補速度可達到100㎜³.
5、 適用于各種不同的焊補部位
a) 平面部位的凹陷、孔、洞的焊補。
b) 細縫、溝槽和磨損后的拉痕焊補。
c) 棱角、楞線、尖峰部位的焊補。
d) 沙眼、氣孔及氬焊焊后咬邊問題的焊補。
e) 不銹鋼薄板的焊接。
五.宏犇精密補焊機的外形
尺寸:長415mm×寬200mm×高225mm
重量:13kg
圖片:
六、宏犇精密補焊機針對模具而設計的特色功能-阻焊:
1、針對初學者操作不熟練時,可預放焊絲,有助于掌握鎢針、工件和焊絲之間的距離關系。
2、針對需修補工件的位置過于狹窄,不方便一只手送絲,另一只手進行焊接時,可先將焊絲簡單固定,然后進行連續焊接即可,這樣可以有效提高工作效率。
3、針對工件某個焊接位置高平整度和高均勻性的焊補要求時,可預先用阻焊密排焊絲,然后再用弧焊進行連續焊接。
4、針對工件某個焊補位置的焊補精度要求高,絕對不允許任何微小的咬邊時,可用阻焊先在待焊補區域的周圍固定焊絲作為保護。
總結:宏犇精密補焊機可以在焊補模具的缺陷修復方面有很好的效果。
宏犇實業(上海)有限公司
技術部
電話:021-31326431
